درایو سری سولار پمپ S

معرفی درایو سری سولار پمپ S

درایو سری سولار پمپ S زیما به‌طور ویژه برای استفاده از انرژی خورشیدی و پمپاژ آب بدون نیاز به باتری طراحی شده است. این محصول، راهکاری هوشمند، مطمئن و اقتصادی برای مناطقی است که به شبکه برق دسترسی ندارند.

امکان اتصال مستقیم به برق شهری یا ژنراتور به‌عنوان منبع پشتیبان نیز در درایو سری سولار پمپ S فراهم شده است؛ بنابراین در شرایط کاهش تابش خورشید یا در ساعات شب، فرایند پمپاژ آب می‌تواند بدون وقفه ادامه یابد.

Solar Pump S Series سری سولار پمپ S

تصاویر فنی

تصاویر و شماتیک محصول

LCD

صفحه‌نمایش ۴ رقمی و برای نمایش مقادیر فرکانس، دور، جریان، مقدار بار و مشاهده و تنظیم پارامترها.

LED

چهار عدد LED برای نمایش جهت چرخش موتور، نمایش جریان یا درصد بار، فرکانس یا دور موتور، استارت یا استپ بودن دستگاه.

III

START/DIR

کلید استارت و تغییر جهت (START/DIR). در صورت انتخاب کنترل از صفحه‌کلید توسط پارامتر io01 این کلید برای استارت کردن موتور به کار می‌رود. درصورتی‌که مقدار پارامتر io01 برابر 14 باشد با نگه‌داشتن این کلید به مدت ۲ ثانیه در حالتی که دستگاه استارت است، جهت موتور برعکس خواهد شد. (توضیحات بیشتر در io01 و io01=14)

RESET/STOP

کلید استپ و ریست(RESET/STOP) . در صورت انتخاب کنترل از صفحه‌کلید توسط پارامتر io01 این کلید برای استپ کردن دستگاه به کار می‌رود و در مواقع بروز خطا برای ریست کردن خطا نیز به کار می‌رود. نگه‌داشتن این کلید به مدت ۲ ثانیه، خطای رخ‌داده را ریست می‌کند. (خطای اتصال کوتاه یا sc با این کلید ریست نمی‌شود و دستگاه باید خاموش و روشن شود) توجه کنید که اگر خطایی مکرراً رخ می‌دهد از ریست کردن آن خودداری نموده و حتماً با شرکت تماس حاصل نمایید تا از خرابی کلی دستگاه جلوگیری به عمل آید.

NEXT/INCPREV/DEC

کلید افزایش/بعدی (NEXT/INC) و کلید کاهش/قبلی (PREV/DEC). در هنگام تنظیم پارامترها برای حرکت روی پارامترهای مختلف و یا تغییر مقدار یک پارامتر (در صورت انتخاب شدن پارامتر) به کار می‌رود. در ادامه توضیحات بیشتر را مشاهده خواهید نمود.

ENTER

کلید Enter برای رفتن به صفحه پارامترها به و یا انتخاب و ذخیره یک پارامتر و یا اجرای فرمان‌هایی مثل تنظیم خودکار و برگرداندن پارامترها به کار می‌رود.در ادامه توضیحات بیشتر را مشاهده خواهید نمود.

VII

BACK

کلید خروج (Back) که برای خروج از هر مرحله در هنگام تنظیم پارامترها به کار می‌رود.

VIII

DISP (G۲۰۰)

حالت صفحه نمایش را تغییر می‌دهد.

P۱/RESET (G۲۰۰)

رزرو شده.

تصاویر فنی

تصاویر و شماتیک محصول

تصویر فنی / شماتیک محصول

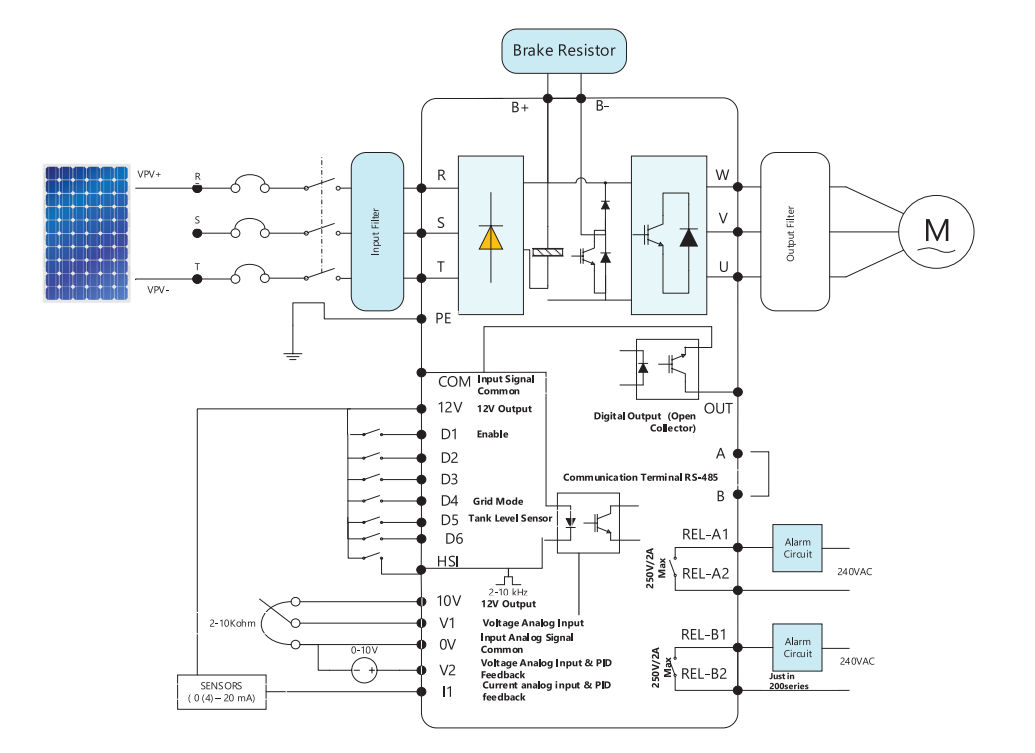

نمای فنی و شماتیک محصول

دانلود تصویر فنی محصول

مشخصات فنی

مشخصات فنی سری سولار پمپ S

جدول‌های مشخصات فنی توسط ادمین تکمیل می‌شوند.

مشخصات کلی درایو

⌄

مدل محصول	توان (HP)	ابعاد (mm)	توان (kW)
S100 B 015-1	2	160 * 103 * 206	1.5
S100 B 022-1	3	160 * 103 * 206	2.2
S100 B 030-1	4	160 * 103 * 206	3
S100 B 040-3	5.5	160 * 103 * 206	4
S100 B 055-3	7.5	160 * 103 * 206	5.5
S200 C 075-3	10	179 * 132 * 285	7.5
S200 C 110-3	15	179 * 132 * 285	11
S200 C 150-3	20	179 * 132 * 285	15
S300 D 185-3	25	198 * 205 * 448	18.5
S300 D 220-3	30	198 * 205 * 448	22
S300 D 300-3	40	198 * 205 * 448	30
S300 E 370-3	50	241 * 259 * 510	37
S300 E 450-3	60	241 * 259 * 510	45
S300 E 550-3	73	241 * 259 * 510	55

مشخصات ورودی و خروجی درایو

⌄

مدل محصول	ولتاژ ورودی	ولتاژ خروجی	جریان ورودی (A)	جریان خروجی (A)	توان (kW)
S100 B 015-1	220V تک‌فاز	220VAC سه‌فاز 0-1000Hz	18.5	9	1.5
S100 B 022-1	220V تک‌فاز	220VAC سه‌فاز 0-1000Hz	22	11	2.2
S100 B 030-1	220V سه‌فاز	220VAC سه‌فاز 0-1000Hz	34.7	16.5	3
S100 B 040-3	380V سه‌فاز	380VAC سه‌فاز 0-1000Hz	10.8	10	4
S100 B 055-3	380V سه‌فاز	380VAC سه‌فاز 0-1000Hz	14.2	13	5.5
S200 C 075-3	380V سه‌فاز	380VAC سه‌فاز 0-1000Hz	21	19	7.5
S200 C 110-3	380V سه‌فاز	380VAC سه‌فاز 0-1000Hz	28.9	26	11
S200 C 150-3	380V سه‌فاز	380VAC سه‌فاز 0-1000Hz	40.3	36	15
S300 D 185-3	380V سه‌فاز	380VAC سه‌فاز 0-1000Hz	45	40	18.5
S300 D 220-3	380V سه‌فاز	380VAC سه‌فاز 0-1000Hz	54	47	22
S300 D 300-3	380V سه‌فاز	380VAC سه‌فاز 0-1000Hz	72	63	30
S300 E 370-3	380V سه‌فاز	380VAC سه‌فاز 0-1000Hz	80	73	37
S300 E 450-3	380V سه‌فاز	380VAC سه‌فاز 0-1000Hz	98	90	45
S300 E 550-3	380V سه‌فاز	380VAC سه‌فاز 0-1000Hz	120	110	55

مشخصات عمومی درایو

اطلاعات فیزیکی و اتصالات سری G

⌄

استاندارد بدنه	IP 20
ساختار بدنه	پلاستیک فشرده و فلز
لوازم همراه دستگاه	کاتالوگ / پیچ و واشر / شابلون / آچار پیچ گوشتی کوچک
پورت RS-485	دارد (یک پورت LAN و یک پورت Serial)
کی‌پد جداشونده	به زودی
کشور سازنده	ایران

مشخصات فنی ـ عمومی درایو

پارامترهای الکتریکی و کنترلی پیشرفته

⌄

Display	4 Seven Segments / 4 LEDs
Keypad	6 (8) Keys
Output Frequency Range	0-800 Hz
Frequency Resolution	0.001 Hz (0.1 Hz display)
PWM Frequency	2.0 – 10.0 KHz
PWM Modulation	Space Vector
PWM Resolution	> 11bit
ADC Resolution	12 bit / 4 Msps
DSP	32 bit Motor Control
Control Sampling Frequency	1000 Hz
Input Frequency	47-63 Hz
Input Voltage	200 – 260 (1PH) / 330 – 460 (3PH)
Output Voltage	0 – Input Voltage
Efficiency (PF=1, Vout=Vin)	> 97.5%
Phase Short Circuit Protection	To phase / Ground / +Bus / -Bus
Brake	DC Brake / Dynamic Brake
Voltage Limit Threshold (if enabled)	380 V (1PH) / 700 V (3PH)
Brake ON Voltage	370 V (1PH) / 690 V (3PH)
Brake OFF Voltage	365 V (1PH) / 680 V (3PH)
Over Voltage Fault	400 V (1PH) / 720 V (3PH)
Current Limit Threshold	Adjustable
Over Current Threshold	2x Drive Rated Current
Analog Voltage Input Impedance	14.3 Kohm
Analog Current Input Impedance	150 ohm
Digital Input Impedance	9.5 Kohm
12V Output Voltage	12-14 V
12V Supply Output Impedance	5 ohm (PTC protected)
Torque Control Response	< 200ms
Start Torque	150% Rated Output Torque at 0.5 Hz
Torque Control Precision	± 0.5% Rated Output Torque

شرایط محیطی درایو

محدوده‌های دمایی و محیطی مجاز

⌄

Ambient Temperature	-10 < Ta < 50 °C
Humidity	< 85%
Altitude	Below 1000m Without Derating
Vibration	0.5 g X, Y, Z

شرایط حفاظتی درایو

سیستم‌های حفاظتی یکپارچه

⌄

Stall Prevention	Acceleration / Deceleration / Operation
Overcurrent	180% Rated Current For 30 s
Overload Warning	150% Rated Current For 1 min
Motor Thermal Protection	Overload Curve
Overload Curve	VDC > 750 V (380V Class) / VDC > 390 V (220V Class)
Undervoltage	VDC < 350 V (380V Class) / VDC < 200 V (220V Class)
Overheat	Protection By Thermistor
Grounding	Protection By DC Current Sensor
Phase Loss	Input – Output
Momentary Power Loss	10ms at Nominal Voltage and Power

لیست خطاهای سری سولار پمپ S

⌄

شماره	کد خطا	خطا	علت احتمالی	راه‌حل
1	SC	اتصال کوتاه	1- اتصال کوتاه در خروجی‌ها 2- خرابی بخش قدرت	اگر با وجود قطع سیم‌های خروجی این خطا باز هم رخ می‌دهد، دستگاه معیوب است.
2	OC	اضافه جریان	1- زیاد بودن بار 2- زیاد بودن شتاب‌ها 3- خرابی موتور 4- تنظیم اشتباه پارامترهای موتور 5- زیاد بودن پارامتر Pr05	موارد را چک کنید. اگر پس از قطع موتور باز هم خطا رخ داد، دستگاه معیوب است.
3	OC-A	اضافه جریان هنگام شتابگيری موتور	کم بودن زمان راه‌اندازی (Pr03)	1- زیاد کردن زمان راه‌اندازی 2- تغییر حالت شتاب‌گیری
4	OC-D	اضافه جریان هنگام توقف موتور	1- کم بودن زمان توقف (Pr04) 2- کم بودن مقدار یا اتصال کوتاه مقاومت ترمز	1- زیاد کردن زمان توقف 2- تغییر طریق شتابگیری 3- مقاومت ترمز را چک کنید.
5	Ov-D	اضافه ولتاژ در هنگام توقف	1- زیاد بودن شتاب کاهش سرعت (Pr04) 2- قطع بودن یا خرابی مقاومت ترمز	1- زیاد کردن زمان توقف 2- تغییر طریق شتاب‌گیری 3- استفاده از مقاومت ترمز
6	Ov	اضافه ولتاژ در حالت نرمال	1- بالا بودن ولتاژ ورودی 2- رفتن موتور به منطقه ژنراتوری توسط بار مکانیکی	1- چک کردن ولتاژ ورودی 2- استفاده از مقاومت ترمز
7	12oc	خطای ترمینال 12V	1- اتصال کوتاه شدن یا جریان‌کشی بیش از حد از ترمینال 12 ولت به ترمینال COM 2- خرابی فن دستگاه	1- سیم‌کشی ترمینال‌ها را چک کنید 2- سلامت فن را چک کنید.
8	cUrr	قطع ورودی جریان	درصورتی‌که ورودی آنالوگ جریان برای حالت 4-20 برنامه‌ریزی‌شده باشد و جریان ورودی زیر 3 میلی‌آمپر باشد	جریان ورودی جریان i1 را بررسی نمایید
9	PLoS	قطع فاز ورودی	1- قطع بودن یکی از فازهای ورودی در دستگاه‌های 380 ولت 2- نامتعادل بودن بیش‌ازحد سه فاز ورودی	1- برق ورودی دستگاه را چک کنید 2- احتمال خرابی خازن‌های دستگاه
10	Olos	قطع فاز خروجی	1- نامتقارن بودن جریان موتور 2- احتمال خرابی طبقه قدرت دستگاه	در هنگامی که دستگاه خاموش است، با اهم‌متر مقاومت فاز به فاز موتور را چک کنید.
11	Uv	کمبود ولتاژ	1- کم بودن ولتاژ برق ورودی 2- خرابی خازن‌های قدرت دستگاه	برق ورودی را چک کنید.
12	OL	اضافه‌بار	بار بیش از حد روی موتور	1- بار مکانیکی را کنترل کنید 2- به بخش اضافه‌بار مراجعه کنید.
13	OH	داغ کردن دستگاه	1- دمای بالای محیط نصب 2- فرکانس سوئیچینگ بالا 3- خرابی فن 4- بار زیاد روی موتور 5- مجاورت با منبع گرما 6- کثیف شدن فن و هیت‌سینک دستگاه	1- دمای محیط را چک کنید (باید زیر ۴۵ باشد) 2- فرکانس سوئیچینگ را تا حد ممکن کاهش دهید 3- با استفاده از هوای فشرده هیت‌سینک دستگاه را تمیز کنید.
14	UH	سرمای بیش از حد و یا قطع سنسور حرارتی	1- سرد بودن بیش از حد محیط 2- قطع شدن سنسور حرارتی	درصورتی‌که دمای هوا بالای منفی ده درجه سانتی‌گراد است دستگاه را برای تعمیر ارسال کنید
15	OP	کم بودن توان دستگاه	کم بودن توان دستگاه نسبت به توان موردنیاز	برای تهیه دستگاه با توان بزرگ‌تر با شرکت تماس حاصل نمایید.
16	BrOL	توان بیش از حد روی مقاومت ترمز	کم بودن توان مقاومت ترمز برای کاربرد موردنظر	برای تهیه مقاومت ترمز با توان بیشتر اقدام نمایید.
17	AUto	خطای تنظیم اتوماتیک	1- توان نامتناسب موتور 2- قطع بودن کابل موتور	موارد را بررسی نمایید.
18	—	Reserved	—	—
19	—	Reserved	—	—
20	—	Reserved	—	—
21	Eflt	خطای خارجی	در حالتی که خطای خارجی تعریف و فعال شده باشد	به تعریف پارامترهای گروه ورودی خروجی مراجعه نمایید
22	HArd	خطای سخت‌افزار	مشکل سخت‌افزار پروسسور	درایو به شرکت ارسال شود.
23	—	Reserved	—	—
24	triP	اضافه جریان	خطای اضافه جریان	پارامترهای pf09, pf10 بررسی شوند
25	EtH	حفاظت گرمایی	خطای مربوط به حفاظت گرمایی	پارامترهای ،pf01 و pf02 بررسی شوند
26	PtC	خروجی PTC	خطای خروجی ptc	اتصالات و پارامتر pf16 بررسی شود
27	nPtC	عدم اتصال PTC	خطای عدم اتصال ptc	اتصالات و پارامتر pf16 بررسی شود
28	dry	بی آبی	نبود آب، گرفتگی یا هوا در مسیر مکش	آب ورودی، مسیر مکش و پارامتر های مربوط به تشخیص بی آبی را بررسی کنید
29	tFuL	پر بودن تانک	فعال شدن فلوتر یا رسیدن سطح مخزن به آستانه So02	سطح مخزن، سنسور و سیم‌کشی آن را بررسی کنید
30	SLEP	کم بودن توان ورودی	تابش کم، سایه یا آلودگی پنل‌ها وکافی نبودن توان ورودی	پنل‌ها، اتصالات DC و تنظیمات Sleep و MPPT را بررسی کنید
31	tSnS	خطای سنسور دمای درایو	خرابی سنسور دما	درایو به شرکت ارسال شود

لیست هشدارهای سری سولار پمپ S

⌄

شماره	کد هشدار	هشدار	علت هشدار
1	inhi	هشدار فعال نبودن ورودی enable	این هشدار نشان دهنده فعال نبودن ورودیenable دستگاه می‌باشد
